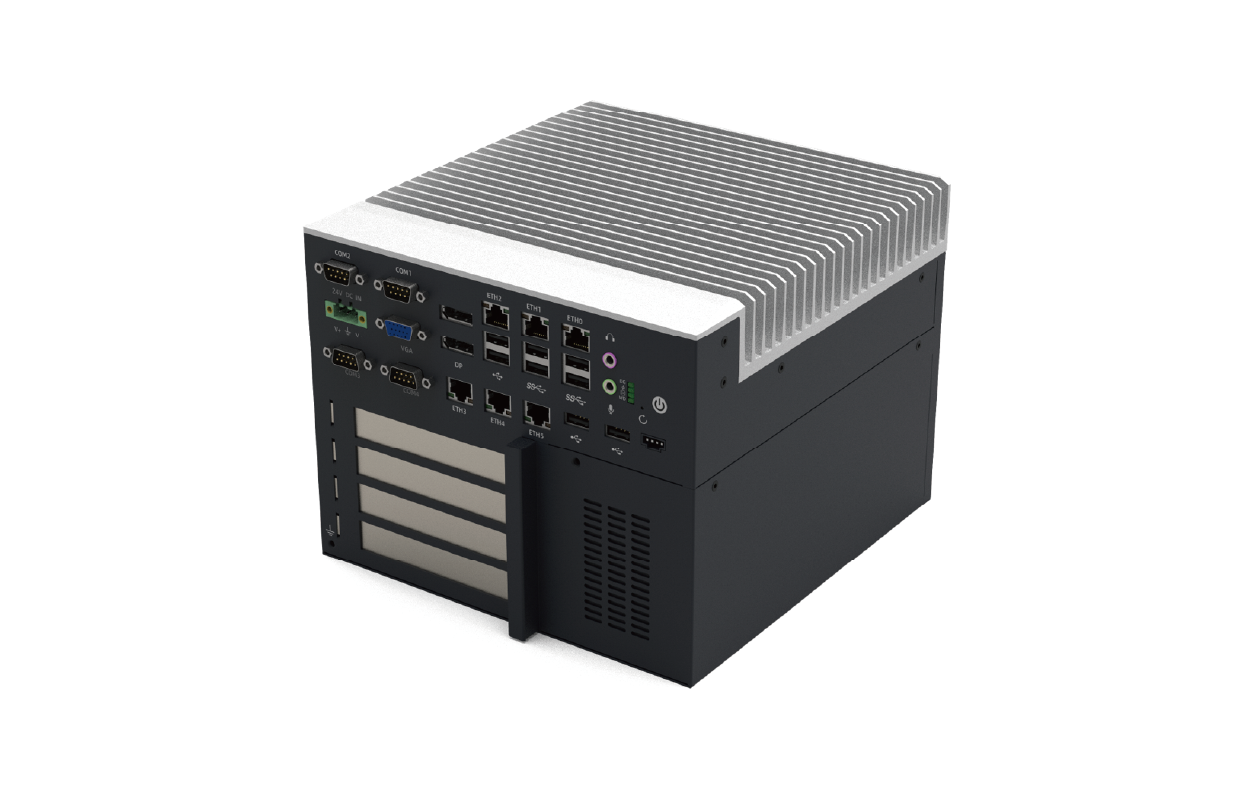

嵌入式工业计算机
QNU-700系列
采用 Intel® H110、H420、H610 等芯片组，支持第 6 代至第 14 代处理器，并提供 PCIe / PCI 扩展能力，适用于自动化生产及检测、机器视觉等场景。
需要确认配置？
告诉我们应用行业、接口、算力和环境要求，工程师将为你确认型号、可选配置与交付周期。
PRODUCT DETAILS
产品特性与规格
产品概述
采用 Intel® H110、H420、H610 等芯片组，支持第 6 代至第 14 代处理器，并提供 PCIe / PCI 扩展能力，适用于自动化生产及检测、机器视觉等场景。
核心特性
- 支持 LGA1151、LGA1200、LGA1700 平台的第 6 代至第 14 代 CPU
- 支持 EtherCAT 等主流现场总线协议，提供稳定的实时以太网通信
- 支持多种 PCIe / PCI 与无线通信扩展配置
- 全固态结构，具备出色的抗震抗冲击性能
- 支持桌面与壁挂式安装，满足高扩展工业应用
| 型号 | QNU-704 | QNU-714 | QNU-724F | QNU-734F | QNU-744L | |
|---|---|---|---|---|---|---|
| 系统参数 | CPU | Intel® LGA1151封装的6th、7th、8th、9th i9/i7/i5/i3/G系列,最高TDP65W |
Intel® LGA1151封装的6th、7th、8th、9th i9/i7/i5/i3/G系列,最高TDP65W |
Intel® LGA1200封装10th、11th i9/i7/i5/i3系列,最高TDP65W |
Intel® LGA1700封装的12th、13th、14th i9/i7/i5/i3系列,最高TDP65W |
Intel® LGA1700封装的12th、13th、14th i9/i7/i5/i3系列,最高TDP65W |
| 内存 | 2 x DDR4 SO-DIMM,MAX64GB | 2 x DDR4 SO-DIMM,MAX64GB | 2 x DDR4 SO-DIMM, MAX64GB | 2 x DDR4 SO-DIMM, MAX64GB | 2 x DDR5 SO-DIMM, MAX128GB | |
| 存储 | 1 x M.2 Socket 2 with B key；1 x 2.5”硬盘安装位 | 1 x M.2 Socket 2 with B key；1 x 2.5”硬盘安装位 | 2 x M.2 Socket 2 with B key；2 x 3.5"/2.5" | 2 x M.2 Socket 2 with B key；2 x 3.5"/2.5" | 1 x M.2 Socket 2 with B key；2 x 3.5"/2.5" | |
| 显卡 | Intel® UHD Graphics | |||||
| 外部接口 | 显示输出 | 1 x VGA(1080p@60),2 x DP1.2(4K@30) | 1 x VGA(1080p@60),2 x DP1.2(4K@30) | 1 x VGA；1 x DP1.2(4K@30)；1 x HDMI(4K@60) | 1 x VGA；1 x DP1.2(4K@30)；1 x HDMI(4K@60) | 1 x VGA；1 x DP1.2(4K@30)；1 x HDMI(4K@60) |
| 以太网 | 2 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒，4KV浪涌保护 |
5 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒，4KV浪涌保护 |
5 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒，4KV浪涌保护 |
5 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒，4KV浪涌保护 |
2 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒，4KV浪涌保护 |
|
| USB | 4 x USB 5Gbps；2 x USB2.0 High Speed | 4 x USB 5Gbps；4 x USB2.0 High Speed | 4 x USB 5Gbps；4 x USB2.0 High Speed | 4 x USB 5Gbps；2 x USB2.0 High Speed | 4 x USB 5Gbps；4 x USB2.0 High Speed | |
| IO | — | — | — | 16DI/16DO | 8DI/8DO | |
| 光源 | — | |||||
| 串口 | 3 x RS-232；2 x RS-232/485； 1 x RS-232/422/485 |
1 x RS-232；2 x RS-232/485； 1 x RS-232/422/485 |
1 x RS-232；2 x RS-232/485； 1 x RS-232/422/485 |
1 x RS-232；1 x RS-232/422/485 | 2 x RS-232；4 x RS-232/485 | |
| 内部接口 | PCIe/PCI | 1 x PCIe3.0 x16 ; 1 x PCIe2.0 x4(可替换1 x PCI) | 1 x PCIe3.0 x16 ; 1 x PCIe2.0 x4 ; 2 x PCI(32Bit) | 1 x PCIe3.0 x16；1 x PCIe3.0 x4；2 x PCI(32Bit) | 1 x PCIe 3.0 x16；1 x PCIe 3.0 x4；2 x PCI(32bit) | 1 x PCIe5.0 x16 ; 1 x PCIe4.0 x4 |
| mini-PCIe/M.2 | — | 全尺寸Mini PCIe 支持WLAN/WWAN模块 | M.2 2230 support Wi-Fi M.2 3052 support 4G/5G |
M.2 2230 support Wi-Fi M.2 3052 support 4G/5G |
M.2 2230 support Wi-Fi M.2 3042 support 4G |
|
| TPM | 支持 | |||||
| 操作系统 | BIOS | AMI UEFI BIOS | ||||
| OS | Windows 10 / Linux | Windows 10 / Windows 11 / Linux | Windows 10 / Windows 11 / Linux | Windows 10 / Windows 11 / Linux | Windows 10 / Windows 11 / Linux | |
| 电源 | 电源参数 | 24V DC, 240W (默认) | 24V DC, 240W (默认) | 24V DC, 150W (默认) | 24V DC, 150W (默认) | AC 90~624V, 800W (默认) |
| 机械参数 | 整机尺寸 | 220(L)*226(W)*176(H) | 220(L)*226(W)*176(H) | 220(L)*226(W)*176(H) | 220(L)*226(W)*176(H) | 220(L)*360(W)*176(H) |
| 结构 | BOX架构 | |||||
| 安装方式 | 壁挂式安装 | |||||
| 环境参数 | 工作温湿度 | -10~60°C，带 0.7m/s 气流，20 ~ 93% @ 40°C( 非凝结 ) | ||||
| EMC | CE 、FCC Class B | |||||
| 抗震动 | 5~500Hz,1Grms (SSD) Operation,5~500Hz,2Grms Non-Operation | |||||
| 抗冲击 | Operation: 10G@11ms，Non-Operation: 20G@11ms | |||||

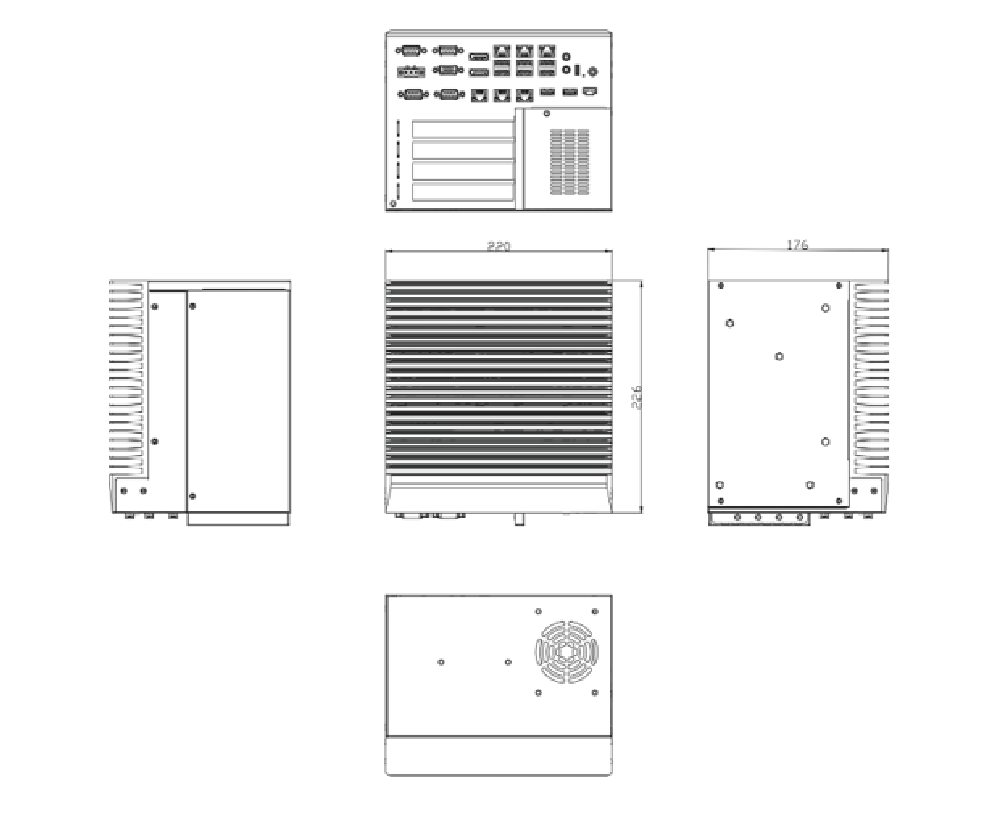

尺寸图
