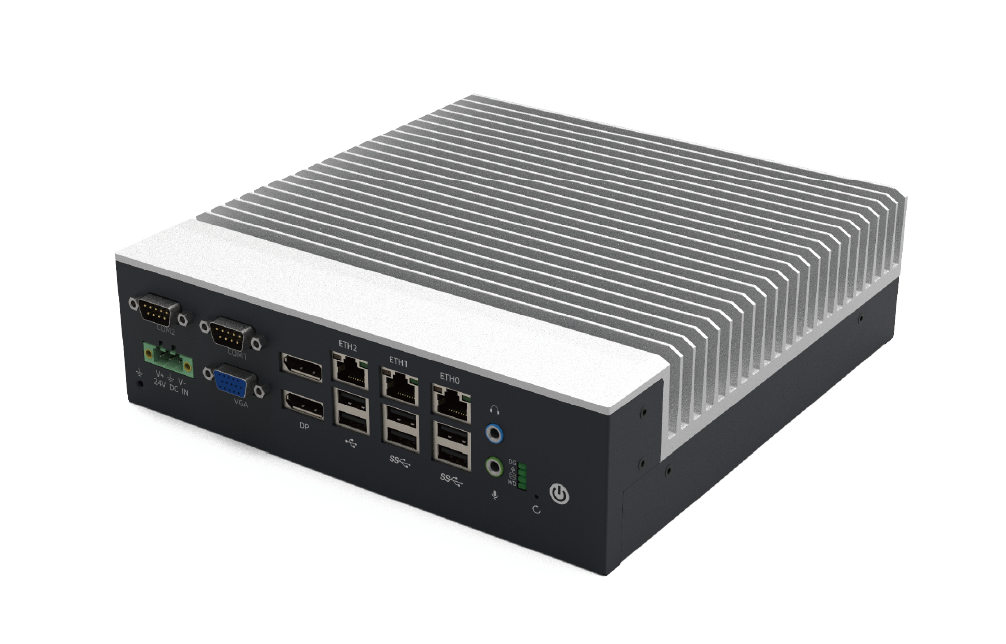

嵌入式工业计算机
QNU-500系列
采用 Intel® H110、H420、H610 等芯片组，支持第 6 代至第 14 代处理器，具备丰富的工业接口，适用于自动化生产及检测、机器视觉等场景。
需要确认配置？
告诉我们应用行业、接口、算力和环境要求，工程师将为你确认型号、可选配置与交付周期。
PRODUCT DETAILS
产品特性与规格
产品概述
采用 Intel® H110、H420、H610 等芯片组，支持第 6 代至第 14 代处理器，具备丰富的工业接口，适用于自动化生产及检测、机器视觉等场景。
核心特性
- 支持 LGA1151、LGA1200、LGA1700 平台的第 6 代至第 14 代 CPU
- 支持 EtherCAT 等主流现场总线协议，提供稳定的实时以太网通信
- 创新散热设计，确保设备在恶劣环境中长时间稳定运行
- 全固态结构，具备出色的抗震抗冲击性能
- 支持桌面与壁挂式安装，适合空间受限的工业环境
| 型号 | QNU-500 | QNU-510 | QNU-520 | QNU-520F | QNU-530F | |
|---|---|---|---|---|---|---|
| 系统参数 | CPU | Intel® LGA1151封装的6th、7th、8th、9th i9/i7/i5/i3/G系列, 最高TDP65W |
Intel® LGA1151封装的6th、7th、8th、9th i9/i7/i5/i3/G系列, 最高TDP65W |
Intel® LGA1151封装的6th、7th、8th、9th i9/i7/i5/i3/G系列, 最高TDP65W |
Intel® LGA1200封装10th、11th i9/i7/i5/i3系列, 最高TDP65W |
Intel® LGA1700封装的12th、13th、14th i9/i7/i5/i3系列, 最高TDP65W |
| 内存 | 2 x DDR4 SO-DIMM, MAX64GB | 2 x DDR4 SO-DIMM, MAX64GB | 2 x DDR4 SO-DIMM, MAX64GB | 2 x DDR4 SO-DIMM, MAX64GB | 2 x DDR5 SO-DIMM, MAX128GB | |
| 存储 | 1 x M.2 Socket 3 with E Key | |||||
| 显卡 | Intel® UHD Graphics | |||||
| 外部接口 | 显示输出 | 1 x VGA(1080p@60), 2 x DP1.2(4K@30) | 1 x VGA(1080p@60), 2 x DP1.2(4K@30) | 1 x VGA(1080p@60), 2 x DP1.2(4K@30) | 1 x VGA；1 x DP1.2(4K@30)；1 x HDMI(4K@60) | 1 x VGA；1 x DP1.2(4K@30)；1 x HDMI(4K@60) |
| 以太网 | 2 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒, 4KV浪涌保护 |
2 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒, 4KV浪涌保护 |
5 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒, 4KV浪涌保护 |
5 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒, 4KV浪涌保护 |
2 x 1Gbps LAN (Intel® I210) 1 x 1Gbps LAN (Intel® I219) 支持网络唤醒, 4KV浪涌保护 |
|
| USB | 4 x USB 5Gbps；2 x USB2.0 High Speed | 4 x USB 5Gbps；4 x USB2.0 High Speed | 4 x USB 5Gbps；2 x USB2.0 High Speed | 4 x USB 5Gbps；2 x USB2.0 High Speed | 4 x USB 5Gbps；4 x USB2.0 High Speed | |
| IO | — | — | 16DI/16DO | 16DI/16DO | — | |
| 光源 | — | |||||
| 串口 | 1 x RS-232；1 x RS-232/422/485 | 2 x RS-232；1 x RS-232/422/485； 3 x RS-232/485 |
1 x RS-232；1 x RS-232/422/485 | 1 x RS-232；1 x RS-232/422/485 | 2 x RS-232；3 x RS-232/485； 1 x RS-232/422/485 |
|
| 内部接口 | PCIe/PCI | — | ||||
| mini-PCIe/M.2 | — | — | — | M.2 2230 support Wi-Fi M.2 3052 support 4G/5G |
M.2 2230 support Wi-Fi M.2 3052 support 4G/5G |
|
| TPM | 支持 | |||||
| 操作系统 | BIOS | AMI UEFI BIOS | ||||
| OS | Windows 10 / Windows 11 / Linux | |||||
| 电源 | 电源参数 | 24V DC, 90W (默认) | 24V DC, 90W (默认) | 24V DC, 90W (默认) | 24V DC, 90W (默认) | 24V DC, 180W (默认) |
| 机械参数 | 整机尺寸 | 220(L)*226(W)*66(H) | 220(L)*226(W)*68(H) | 220(L)*226(W)*68(H) | 220(L)*226(W)*75(H) | 220(L)*226(W)*75(H) |
| 结构 | 无风扇BOX架构 | 无风扇BOX架构 | 无风扇BOX架构 | BOX架构 | BOX架构 | |
| 安装方式 | 壁挂式安装 | |||||
| 环境参数 | 工作温湿度 | -10~60°C, 带 0.7m/s 气流, 20 ~ 93% @ 40°C( 非凝结 ) | ||||
| EMC | CE 、FCC Class B | |||||
| 抗震动 | 5~500Hz, 1Grms (SSD) Operation, 5~500Hz, 2Grms Non-Operation | |||||
| 抗冲击 | Operation: 10G@11ms, Non-Operation: 20G@11ms | |||||

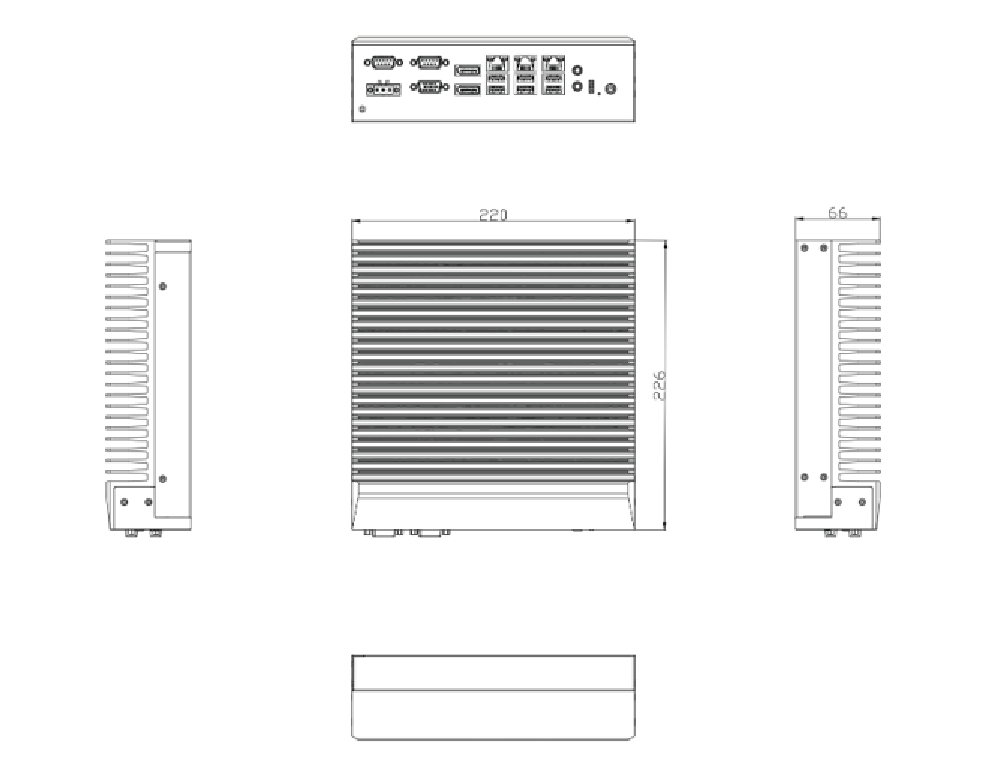

尺寸图
